Контроллер КСК позволяет осуществлять мониторинг напряжения и температуры 5 последовательно соединенных аккумуляторных батарей, а также контролировать до 14 входов "сухой" контакт и выдавать до 8 типовых аварийных сигналов. Аппаратно обеспечивается выдача сигнала релейного интерфейса о работоспособности КСК. Возможен опрос счетчиков электроэнергии Меркурий 230 AR, ART, Энергомера 301, 303 по каналам RS232 и CAN с питанием канала связи 9 В.
Подключение
Подключение по протоколу Modbus к SNMP-карте
Разъем подключения - RJ45 и клеммы
Контроль счетчиков электроэнергии
Измерения
Высокая точность измерения напряжения аккумулятора в диапазоне 10...15 В с погрешностью 23 мВ
Широкий диапазон измерения температуры -40°C ~ 80°C
Погрешность измерения температуры в диапазоне 0°C ~ 50°C не превышает 3°C
Установка и эксплуатация

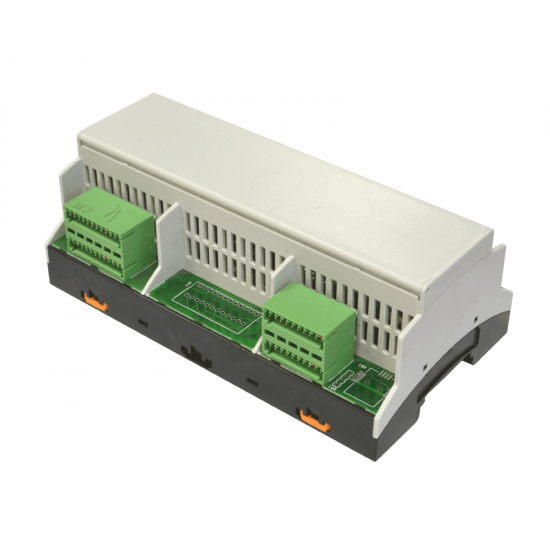

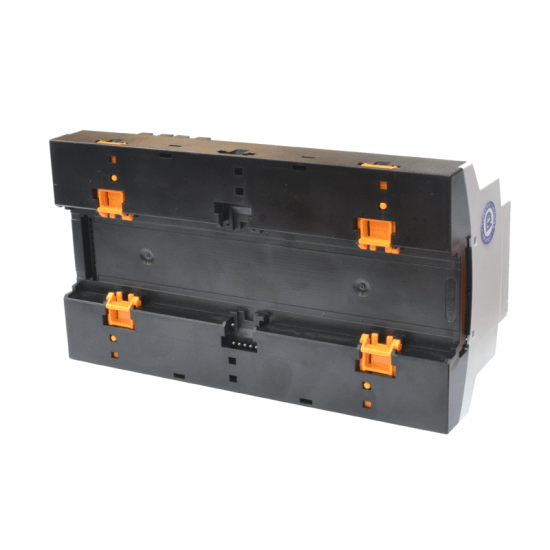

Компактный пластиковый корпус шириной 9 модулей с креплением на DIN-рейку ТН35
Электропитание +18...+72 В постоянного тока
Выходные каналы электропитания +12 В (неуправляемый 350 мА и два управляемых 100 мА)
Общие
Модель платы
Контроллер КСК
Применяется с ИБП
Карта КУИМ-32 для СИПБ/СИП380, карта SNMP для ИБП8
Протоколы
Modbus RTU 9600 бит/сек
Исполнение
Пластиковый корпус шириной 9 модулей в соответствии с DIN 43880
Гарантия
12 месяцев
Технические характеристики
Разъемы

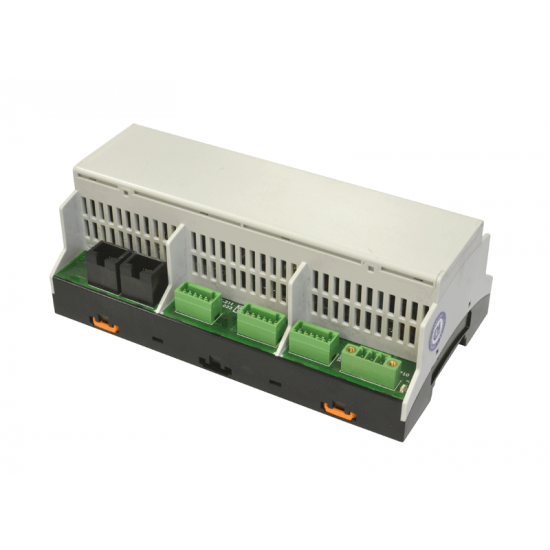

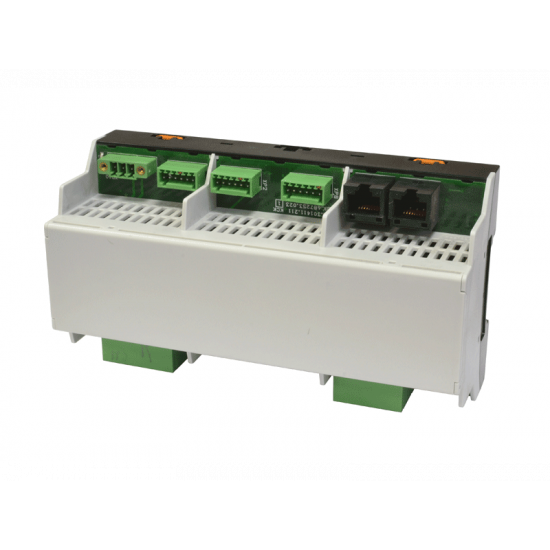

2xRJ45 для коммуникации modbus, клеммные колодки для подключения датчиков
Аутентификация
Через SNMP-карту
Подключение датчиков
5 терморезисторов KTY81/210 для мониторинга температуры аккумуляторов, 14 датчиков "сухой" контакт включая один датчик взлома "Шорох"
Выходные сигналы
Состояние входов "сухие" контакты, напряжение и температура до 5 аккумуляторов
Команды управления
Опрос напряжения и температуры аккумуляторов, опрос датчиков "сухие" контакты и "Шорох", опрос счетчиков электроэнергии, сброс датчика "Шорох", сброс датчиков по питанию
