Контроллер УМН позволяет осуществлять мониторинг напряжения и температуры 5 последовательно соединенных аккумуляторных батарей. Может контролироваться до 2 групп, соединённых по схеме с общим положительным потенциалом. Возможно объединение до 16 контроллеров в сети Modbus с установкой адресации через DIP-переключатели. Предусмотрено 4 входа "сухой" контакт для контроля состояния датчиков состояния окружающей среды и безопасности.
Подключение
Подключение по протоколу Modbus к SNMP-карте

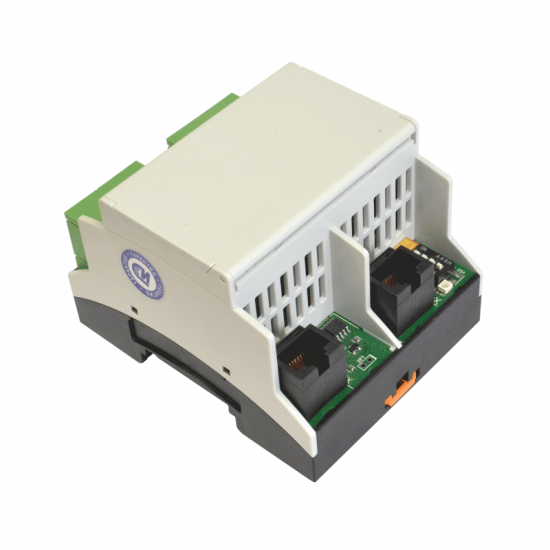

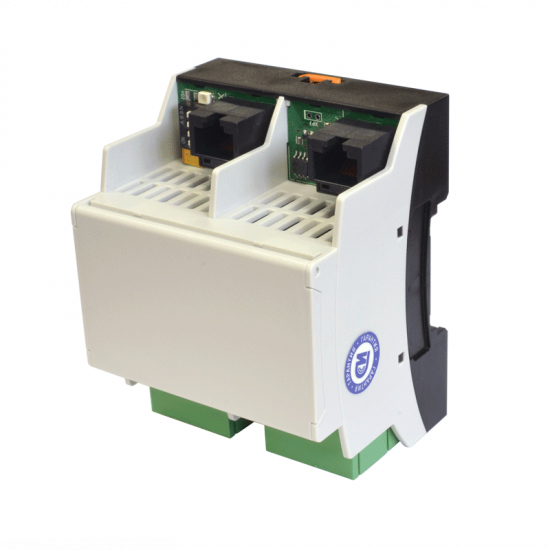

Разъем подключения - RJ45 и клеммы
Объединение на одной шине Modbus до 16 контроллеров
Измерения
Высокая точность измерения напряжения аккумулятора в диапазоне 10...15 В с погрешностью 23 мВ
Широкий диапазон измерения температуры -40°C ~ +80°C
Погрешность измерения температуры в диапазоне 0°C ~ +50°C не превышает 3°C
Контроль трех входов "сухие" контакты и датчика безопасности "Шорох"
Установка и эксплуатация

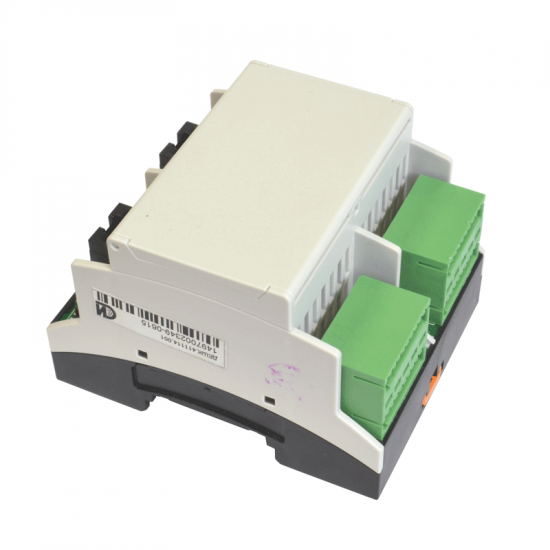

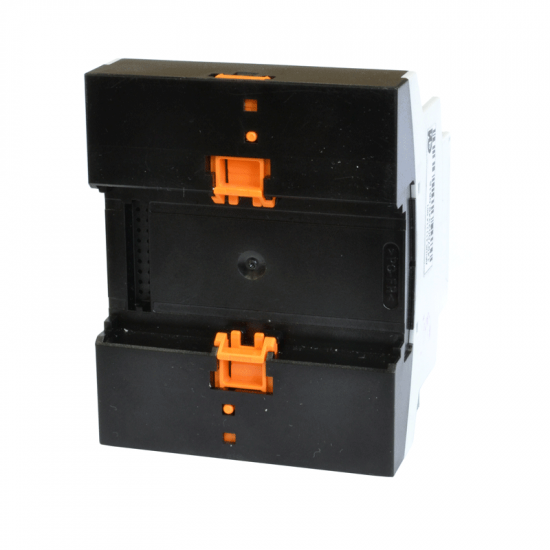

Компактный пластиковый корпус шириной 4 модуля с креплением на DIN-рейку ТН35
Электропитание +5 В постоянного тока (до 2 контроллеров УМН могут подключаться к карте КУИМ-32 без дополнительного блока питания)
Общие
Модель платы
Контроллер УМН
Применяется с ИБП
Карта КУИМ-32 для СИПБ/СИП380, карта SNMP для ИБП8
Протоколы
Modbus RTU 9600 бит/сек
Исполнение
Пластиковый корпус шириной 4 модуля в соответствии с DIN 43880
Гарантия
12 месяцев
Технические характеристики
Разъемы
2xRJ45 для коммуникации modbus, клеммные колодки для подключения датчиков
Аутентификация
Через SNMP-карту
Подключение датчиков
10 терморезисторов KTY81/210 для мониторинга температуры на двух группах аккумуляторов, 3 датчика "сухой" контакт, один датчик взлома "Шорох"
Выходные сигналы
Температура и напряжение на двух группах по 5 аккумуляторов, состояние 4 входов "сухой" контакт
Команды управления
Опрос напряжения и температуры аккумуляторов, опрос датчиков "сухие" контакты и "Шорох", сброс датчика "Шорох"
